ОККМС |
НАЗНАЧЕНИЕ
Кабель марки ОККМС для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями.

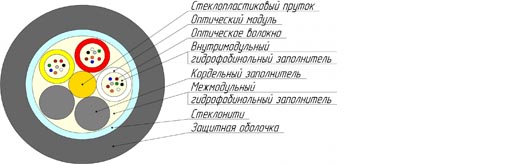

ОПИСАНИЕ КОНСТРУКЦИИ

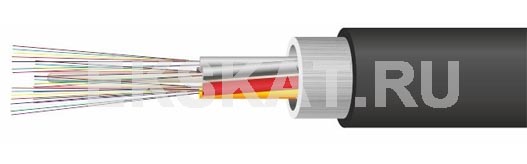

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
| Количество ОВ | 2-30 | 32-50 | 52-72 | 74-96 | 98-144 |
|---|---|---|---|---|---|
| Количество элементов | 6 | 6 | 6 | 8 | 12 |
| Количество волокон в модуле | до 4 | до 6 | до 12 | до 12 | до 12 |
| Диаметр кабеля, мм | от 9,9 | от 10,0 | от 11,4 | от 12,7 | от 15,6 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 80 | от 84 | от 109 | от 134 | от 197 |
