ОККС |
НАЗНАЧЕНИЕ
Кабель марки ОККС для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10 кН.
ОПИСАНИЕ КОНСТРУКЦИИ

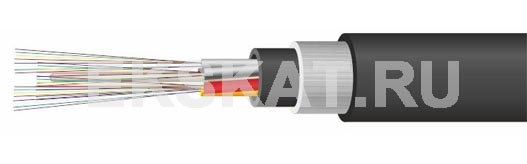

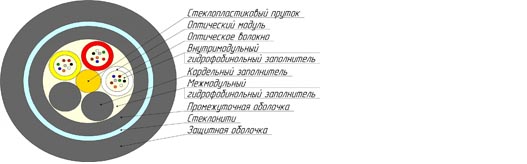

Кабель содержит сердечник модульной конструкции с ценральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули; модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным гелем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложена промежуточная оболочка из полиэтилена. На промежуточную оболочку наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
| Количество ОВ | 2-30 | 32-50 | 52-72 | 74-96 | 98-144 |
|---|---|---|---|---|---|
| Количество элементов в скрутке | 6 | 6 | 6 | 8 | 12 |
| Количество волокон в модуле | до 6 | до 8 | до 12 | до 12 | до 12 |
| Диаметр кабеля, мм | от 11,4 | от 11,5 | от 13,3 | от 14,8 | от 18,4 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 102 | от 107 | от 143 | от 176 | от 266 |
