ОККМ

НАЗНАЧЕНИЕ

Для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи напряжением до 35 кВ в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10кН.


ОПИСАНИЕ КОНСТРУКЦИИ

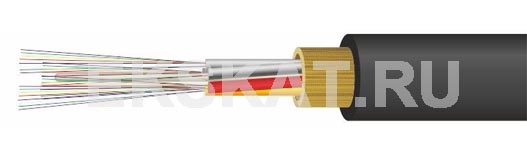

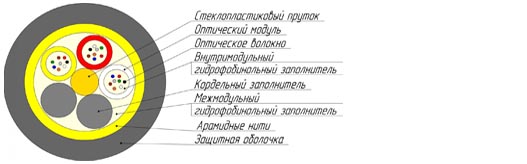

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из арамидных нитей. Защитная оболочка – полиэтилен высокой плотности.

ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ

Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.

Гарантийный срок эксплуатации, год: 2,5
Минимальный радиус изгиба кабеля: не менее 20 диаметров кабеля
Рабочая температура: -60°С… +70°С
Раздавливающее усилие: 3 кН/100 мм
Растягивающее усилие: от 3,0 кН до 10,0 кН
Срок службы кабелей, год: 25
Температура монтажа: -10°С…+50°С
Температура транспортировки и хранения: -60°С…+70°С

Количество ОВ 2-30 32-50  52-72  74-96 98-144
Количество элементов 5 5 6 8 12
Количество волокон в модуле до 6 до 10 до 12 до 12 до 12
Диаметр кабеля, мм от 10,9 от 12,1 от 12,2 от 14,7 от 17,6
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
от 94 от 119 от 124 от 176 от 250
