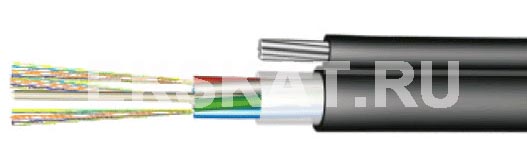

ОКТ |
Кабель марки ОКТ предназначен для подвески на опорах воздушных линий связи, столбах городского освещения, между зданиями.
.jpg)

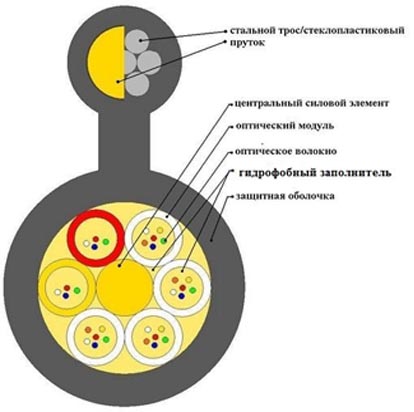

ОПИСАНИЕ КОНСТРУКЦИИ
Конструкция кабеля – несущий элемент расположен продольно к сердечнику. Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка или стального каната, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Одновременно поверх сердечника и несущего элемента накладываются оболочки. Оболочки сердечника и несущего элемента, стального каната, соединены вдоль общей образующей и выполнены из полиэтилена высокой плотности.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
| Количество ОВ | 2-30 | 38-48 | 50-72 | 74-96 | 98-144 |
|---|---|---|---|---|---|
| Количество элементов | 4 | 6 | 6 | 8 | 6 |
| Количество волокон в модуле | до 6 | до 8 | до 12 | до 12 | до 24 |
| Габариты кабеля (несущий элемент - ст. трос), мм | от 15х8,5 | от 15х8,5 | от 16,3х10,4 | от 18,2х11,5 | от 19,0х12,4 |
| Габариты кабеля (несущий элемент - стеклопластиковый пруток), мм | от 16,6х9,0 | от 16,6х9,0 | от 18,1х10,4 | от 19,0х11,2 | |
| Вес кабеля (несущий элемент - ст. трос), кг/км | от 95 | от 101 | от 136 | от 156 | от 187 |
| Вес кабеля (несущий элемент - стеклопластиковый пруток) | от 101 | от 108 | от 138 | от 154 |
