ОКБс |
Кабель марки ОКБс предназначен для прокладки в грунтах 1-5 групп (в зависимости от исполнения кабеля), кабельной канализации, трубах, коллекторах, туннелях при наличии высоких требований по механической прочности. Кабель марки ОКБс в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

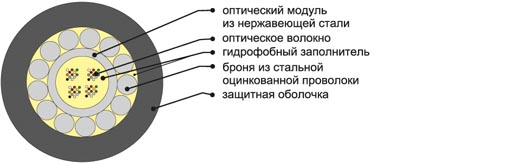

ОПИСАНИЕ КОНСТРУКЦИИ

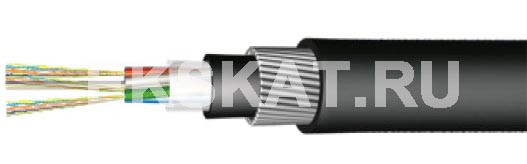

Кабель состоит из сердечника – модуля из нержавеющей стали. Внутри оптического модуля свободно уложены оптические волокна. Свободное пространство внутри оптического модуля заполнено гидрофобным заполнителем. Поверх сердечника – модуля накладывается броня из стальных оцинкованных проволок. Свободное пространство между модулем и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
| Количество ОВ | 2-24 | 26-36 | 38-48 | 50-96 |
|---|---|---|---|---|
| Количество модулей | 1 | 1 | 1 | 1 |
| Количество волокон в модуле | до24 | до 36 | до 48 | до 48 |
| Диаметр кабеля, мм | от 10,0 | от 10,4 | от 10,8 | от 12 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 196 | от 220 | от 242 | от 276 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 223 | от 248 | от 271 | от 310 |
