ОКБ-Т

НАЗНАЧЕНИЕ

Кабель марки ОКБ-Т предназначен для прокладки в грунтах 1-3 групп, кабельной канализации, трубах, коллекторах, туннелях при наличии высоких требований по механической прочности.
Кабель марки ОКБ-Т в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

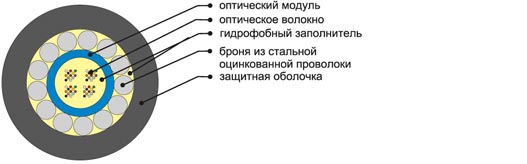

ОПИСАНИЕ КОНСТРУКЦИИ

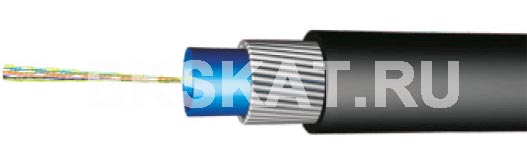

Кабель состоит из сердечника – модуля. Внутри оптического модуля свободно уложены оптические волокна. Свободное пространство внутри оптического модуля заполнено гидрофобным заполнителем. Поверх сердечника – модуля накладывается броня из стальных оцинкованных проволок. Свободное пространство между модулем и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью индефикационных нитей.

Гарантийный срок эксплуатации, год: 2
Минимальный радиус изгиба кабеля: не менее 20 диаметров кабеля
Рабочая температура: -40°С… +60°С
Раздавливающее усилие: не менее 0,4 кН/см
Растягивающее усилие: не менее 3 кН
Срок службы кабелей, год: 25
Температура монтажа: -10°С…+50°С
Температура транспортировки и хранения: -50°С…+50°С

Количество ОВ 2-16 18-36 38-48
Количество элементов 1 1 1
Количество волокон в модуле до 16 до 36 до 48
Диаметр кабеля, мм от 9,85 от 10,2 от 11,5
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
от 155 от 166 от 211
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км от 181 от 194 от 243
