ОКГ |
Кабель марки ОКГ применяется для прокладки в защитных пластмассовых трубах.
Кабель марки ОКГ в негорючем исполнении применяется для прокладки внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах и кабельростах при повышенных требованиях по пожарной безопасности.
ОПИСАНИЕ КОНСТРУКЦИИ

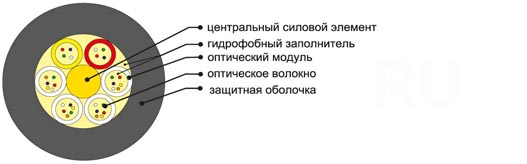

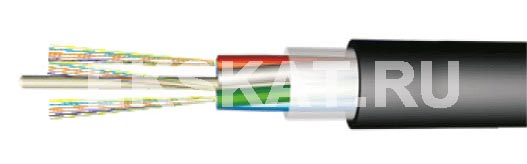

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Количество ОВ | 2-24 | 26-48 | 50-72 | 74-96 | 98-144 |
---|---|---|---|---|---|
Количество элементов | 6 | 6 | 6 | 8 | 6 |
Количество волокон в модуле | до 4 | до 8 | до 12 | до 12 | до 24 |
Диаметр кабеля, мм | 8,5 | 9,5 | 11,0 | 12,3 | 13,4 |
Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 55 | от 58 | от 97 | от 121 | от 140 |
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 75 | от 96 | от 127 | от 156 | от 178 |
