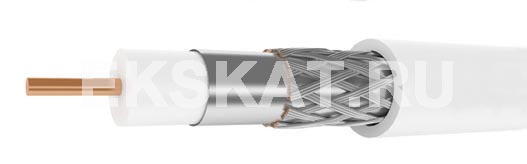

РК 75-5-359 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Сопротивление связи: не более 15 МОм/м.
- Коэффициент укорочения длины волны: 1,25.
- Электрическая ёмкость кабеля: 55 пФ/м.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,09 дБ/м;
- 200 МГц — 0,10 дБ/м;
- 500 МГц — 0,15 дБ/м;
- 800 МГц — 0,19 дБ/м;
- 1000 МГц — 0,23 дБ/м
Область применения
Кабели предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Конструкция аналогична кабелям типа RG 6.
Минимальный радиус изгиба при монтаже - не менее 30 мм.
Прокладка и монтаж кателя должны производится при t не ниже 0 °С.
Срок службы кабеля:
- с оболочкой из СПЭ — 8 лет;
- с оболочкой из ПВХ — 5 лет.
| РК 75-5-359 | РК 75-5-360 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 1,12 мм) | |
| Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 5,0±0,12 мм) | |
| Внешний проводник | экран фольгированный + оплётка из медных луженых проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 46,8 %) | |
| Оболочка | ПВХ пластикат | светостабилизированный полиэтилен низкой плотности |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 45,5 | 37,9 |
| Наружный диаметр кабеля, мм | 7,0±0,15 | 7,0±0,15 |
| Диапазон температур эксплуатации, ºС | от –40 до +70 | от –60 до +85 |
