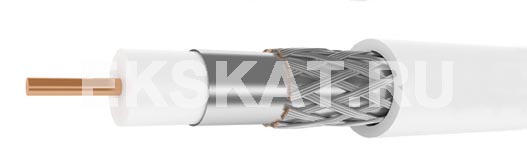

РК 75-4.8-37 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Электрическая ёмкость кабеля: 52±3,0 пФ/м.
- Коэффициент затухания при частоте не более:
- 200 МГц — 0,081 дБ/м;
- 500 МГц — 0,126 дБ/м;
- 800 МГц — 0,176 дБ/м;
- 1000 МГц — 0,191 дБ/м;
- 2000 МГц — 0,285 дБ/м
Область применения
Кабели применяются для строительства домовых распределительных сетей и систем видеонаблюдения.
Конструкция аналогична кабелям типа SAT.
Минимальный радиус изгиба при монтаже — не менее 35 мм.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля — 12 лет.
| РК 75-4,8-37 | ||||
| Элементы конструкции: | ||||
|---|---|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 1,13 мм) | |||
| Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 4,8±0,12 мм) | |||
| Внешний проводник | экран фольгированный + оплётка из медных луженых проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 45 %) | |||
| Оболочка | ПВХ пластикат | |||
| Технические параметры: | ||||
| Расчетная масса кабеля, кг/км | 41,5 | |||
| Наружный диаметр кабеля, мм | 6,60±0,25 мм | |||
| Диапазон температур эксплуатации, ºС | от –40 до +70 | |||
