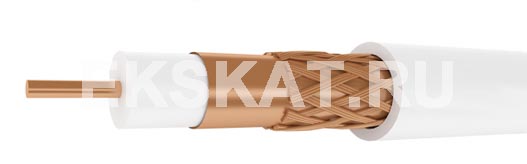

РК 75-4.8-353 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Электрическая ёмкость кабеля: 52±3,0 пФ/м.
Область применения
Кабели применяются для строительства домовых распределительных сетей и систем видеонаблюдения.
Конструкция аналогична кабелям типа SAT.
Минимальный радиус изгиба при монтаже — не менее 35 мм.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля — 12 лет.
РК 75-4,8-353 | ||||
Элементы конструкции: | ||||
---|---|---|---|---|
Внутренний проводник | девятнадцать медных проволок номинальным диаметром 0,23 мм, (номин. диаметр проводника 1,15 мм) | |||
Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 4,8±0,12 мм) | |||
Внешний проводник | экран медный фольгированный + оплётка из медных проволок номинальным диаметром 0,12 мм, (плотность оплётки — не менее 86 %) | |||
Оболочка | ПВХ пластикат | |||
Технические параметры: | ||||
Расчетная масса кабеля, кг/км | 69,61 | |||
Наружный диаметр кабеля, мм | 8,00±0,3 | |||
Диапазон температур эксплуатации, ºС | от –40 до +70 |
