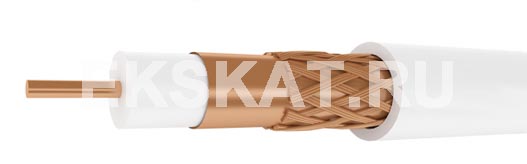

РК 75-4.3-31 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,10 дБ/м;
- 200 МГц — 0,13 дБ/м;
- 500 МГц — 0,17 дБ/м;
- 800 МГц — 0,24 дБ/м;
- 1000 МГц — 0,32 дБ/м.
Область применения
Кабель используется в качестве абонентских кабелей для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME.
Конструкция аналогична кабелям типа RG 6.
Минимальный радиус изгиба при монтаже — не менее 35 мм.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля — 5 лет.
| РК 75-4,3-31 | ||||
| Элементы конструкции: | ||||
|---|---|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,90 мм) | |||
| Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 4,3±0,12 мм) | |||
| Внешний проводник | экран фольгированный + оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 24,1 %) | |||
| Оболочка | ПВХ | |||
| Технические параметры: | ||||
| Расчетная масса кабеля, кг/км | 40,9 | |||
| Наружный диаметр кабеля, мм | 6,6±0,25 мм | |||
| Диапазон температур эксплуатации, ºС | от –40 до +70 | |||
