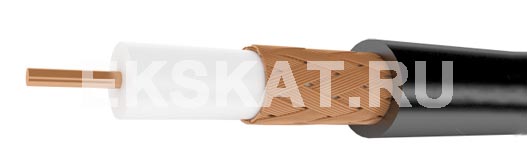

РК 75-4-19 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,10 дБ/м;
- 200 МГц — 0,14 дБ/м;
- 500 МГц — 0,23 дБ/м;
- 800 МГц — 0,31 дБ/м;
- 1000 МГц — 0,35 дБ/м
Область применения
Кабели предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Срок службы кабеля:
- с оболочкой из СПЭ — 8 лет;
- с оболочкой из ПВХ — 15 лет.
Гарантийный срок — 2 года.
| РК 75-4-17 | РК 75-4-19 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | медные проволоки, (ном. диаметр 0,67 мм) | |
| Изоляция | сплошная, из полиэтилена, (диаметр по изоляции 4,4±0,12 мм) | |
| Внешний проводник | оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 70 %) | |
| Оболочка | светостабилизированный полиэтилен | ПВХ пластикат |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 37,0 | 42,0 |
| Наружный диаметр кабеля, мм | 6,1±0,25 мм | |
| Диапазон температур эксплуатации, ºС | от –60 до +85 | от –40 до +70 |
