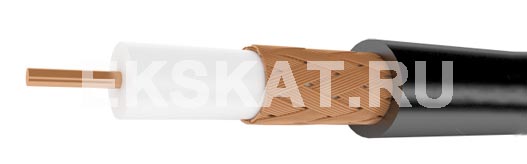

РК 75-4-16 |
Электрические параметры
- Волновое сопротивление: 75±2,5 Ом.
- Коэффициент затухания при частоте не более:
- 200 МГц — 0,18 дБ/м;
- 3000 МГц — 1,00 дБ/м
Область применения
Кабель используется в качестве абонентского кабеля, как фидер для многократных подключений, для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME.
Минимальный радиус изгиба при монтаже при t 0 °С и выше — 35 мм.
Срок службы кабеля — 15 лет.
| РК 75-4-16 | ||||
| Элементы конструкции: | ||||
|---|---|---|---|---|
| Внутренний проводник | семь медных проволок номинальным диаметром 0,26 мм, (номин. диаметр проводника 0,78 мм) | |||
| Изоляция | сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 4,6±0,12 мм) | |||
| Внешний проводник | оплётка из медных проволок диаметром 0,15 мм, (плотность оплётки — 88–92 %) | |||
| Оболочка | ПВХ пластикат | |||
| Технические параметры: | ||||
| Расчетная масса кабеля, кг/км | 65,6 | |||
| Наружный диаметр кабеля, мм | 7,0±0,25 | |||
| Диапазон температур эксплуатации, ºС | от –40 до +70 | |||
