РК 75-4-121

Электрические параметры
  • Волновое сопротивление: 75±3,0 Ом.
  • Коэффициент затухания при частоте не более:
    • 100 МГц — 0,09 дБ/м;
    • 200 МГц — 0,13 дБ/м;
    • 500 МГц — 0,21 дБ/м;
    • 800 МГц — 0,27 дБ/м;
    • 1000 МГц — 0,32 дБм.

Область применения

Кабель используется в качестве абонентского кабеля, как фидер для многократных подключений, для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME.

Минимальный радиус изгиба при монтаже при t 0 °С и выше — 35 мм.

Срок службы кабеля:

  • с оболочкой из СПЭ — 8 лет;
  • с оболочкой из ПВХ — 15 лет.

  РК 75-4-120 РК 75-4-121

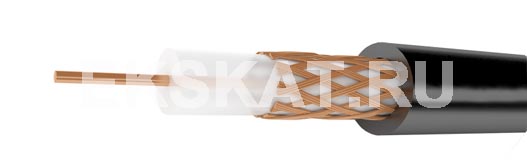

Элементы конструкции:
Внутренний проводник семь медных проволок номинальным диаметром 0,24 мм
Изоляция сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 4,4±0,12 мм)
Внешний проводник оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 65 %)
Оболочка светостабилизированный полиэтилен низкой плотности ПВХ пластикат
Технические параметры:
Расчетная масса кабеля, кг/км 37,0 43,0
Наружный диаметр кабеля, мм 6,1±0,25 6,1±0,25
Диапазон температур эксплуатации, ºС от –60 до +85 от –40 до +70
