РК 75-2-37 |
Электрические параметры
- Волновое сопротивление: 75±5,0 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,15 дБ/м;
- 200 МГц — 0,21 дБ/м;
- 500 МГц — 0,34 дБ/м;
- 800 МГц — 0,44 дБ/м;
- 1000 МГц — 0,50 дБ/м.
Область применения
Кабель предназначен для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля:
- с оболочкой из СПЭ — 8 лет;
- с оболочкой из ПВХ — 15 лет.
РК 75-2-37 | ||||

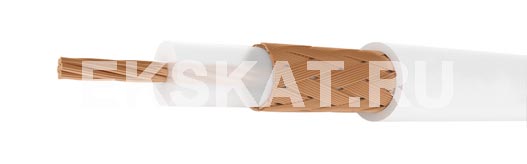

Элементы конструкции: | ||||
---|---|---|---|---|
Внутренний проводник | медная проволока, (номин. диаметр 0,45 мм) | |||
Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 2,2±0,12 мм) | |||
Внешний проводник | оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 40 %) | |||
Оболочка | СПЭ низкой плотности (ПВХ) | |||
Технические параметры: | ||||
Расчетная масса кабеля, кг/км | 11,0 (13,6) | |||
Наружный диаметр кабеля, мм | 3,7±0,25 | |||
Диапазон температур эксплуатации, ºС | от –60 (–40) до +85 (+70) |
