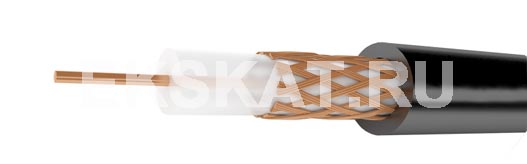

РК 75-2-153 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Коэффициент затухания при частоте не более 3000 МГц — 1,80 дБ/м.
- Электрическая ёмкость кабеля: 67,00 пФ/м.
Область применения
Кабель предназначен для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля:
- с оболочкой из СПЭ — 8 лет;
- с оболочкой из ПВХ — 15 лет.
| РК 75-2-153 | ||||
| Элементы конструкции: | ||||
|---|---|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,37 мм) | |||
| Изоляция | сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 2,2±0,10 мм) | |||
| Внешний проводник | оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 60 %) | |||
| Оболочка | СПЭ низкой плотности | |||
| Технические параметры: | ||||
| Расчетная масса кабеля, кг/км | 11,0 | |||
| Наружный диаметр кабеля, мм | 3,2+0,2; 3,2–0,1 | |||
| Диапазон температур эксплуатации, ºС | от –60 до +85 | |||
