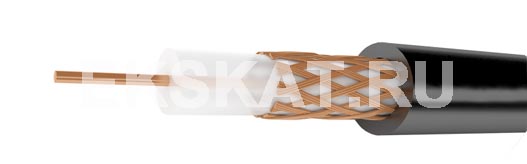

РК 75-1.5-14 |
Электрические параметры
- Волновое сопротивление: 75±5,0 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,28 дБ/м;
- 200 МГц — 0,40 дБ/м;
- 500 МГц — 0,64 дБ/м;
- 800 МГц — 0,83 дБ/м;
- 1000 МГц — 0,93 дБ/м.
Область применения
Кабель применяется в аппаратуре специального назначения.
| РК 75-1,5-14 | РК 75-1,5-15 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,236 мм) | |
| Изоляция | сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 1,4±0,12 мм) | |
| Внешний проводник | экран оплёткой из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки - не менее 55 %) | |
| Оболочка | светостабилизированный полиэтилен низкой плотности | ПВХ пластикат |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 6,0 | 7,0 |
| Наружный диаметр кабеля, мм | 2,4±0,25 | 2,4±0,25 |
| Диапазон температур эксплуатации, ºС | от –60 до +85 | от –40 до +70 |
