АТ1ПС/С |

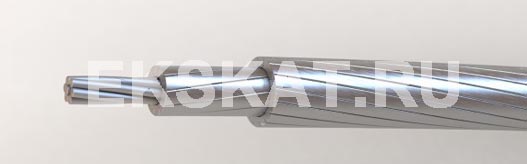

Элементы конструкции:
1 - сердечник из стальных оцинкованных проволок
2 - внешние повивы профилированных стреловидных проволок из алюминиевого сплава
Область применения:
Провода марки АТ1ПС/С предназначены для передачи электрической энергии в воздушных электрических сетях на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ.
Рекомендован для эксплуатации в гололедных районах, в сетях с большими нагрузками
| Номинальное сечение провода, мм2 (сплав/сталь) | Стальной сердечник | Алюминий-циркониевая фасонная проволока | Расчетный диаметр | |||||||
| Стальная проволока | 1 повив | 2 повив | 3 повив | |||||||
| число, шт | диаметр, мм | число, шт | размер | число, шт | размер | число, шт | размер | сердечника, мм | провода, мм | |
| 185/29 | 7 | 2.3 | 9 | 185/1 | 14 | 185/2 | - | - | 6.9 | 17.14 |
| 240/39 | 7 | 2.65 | 9 | 240/1 | 14 | 240/2 | - | - | 7.95 | 19.54 |
| 300/51 | 7 | 3.05 | 10 | 300/1 | 15 | 300/2 | - | - | 9.15 | 21.95 |
| 300/56 | 7 | 3.2 | 10 | 300/1 | 15 | 300/2 | - | - | 9.6 | 22.14 |
| 400/64 | 7 | 3.4 | 12 | 400/1 | 18 | 400/2 | 22 | 400/3 | 10.2 | 25.2 |
| 500/64 | 7 | 3.4 | 10 | 500/1 | 16 | 500/2 | 20 | 500/3 | 10.2 | 27.7 |
| 600/72 | 19 | 2.2 | 10 | 600/1 | 16 | 600/2 | 20 | 600/3 | 11 | 30.28 |
