ППСРМ-ХЛ

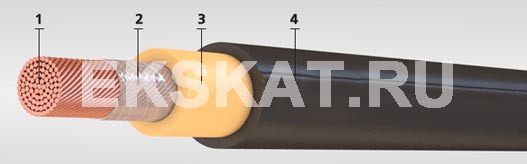

Элементы конструкции:
  1. Медная токопроводящая жила (класс гибкости 5);
  2. Обмотка из полиэтилентерефталатной пленки;
  3. Изоляция из резины;
  4. Оболочка из резины с одной или двумя  продольными маркировочными рисками,
    • цвет оболочки по согласованию с потребителем.

Область применения:

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 1500 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с холодным климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы - 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам - 6 лет.

Максимальная рабочая температура жилы, °С: 75
Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -60
Влажность воздуха при 40° C, %: 98
Гарантийный срок эксплуатации, месяц: 24
Испытательное переменное напряжение частотой 50 Гц, кВ: 6
Номинальное напряжение переменного тока, частотой до 400 Гц: 1,5
Номинальное постоянное напряжение, кВ: 2,5
Рабочая температура жилы °С: 65
Радиус изгиба кабелей, наружных диаметров: 3
Строительная длина, не менее м: 100

Для провода ППСРМ-ХЛ-660
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 52,7 6,5
1,5 63,4 6,8
2,5 79,5 7,5
4,0 98,4 8,0
6,0 132 9,0
10,0 195 10,8
16,0 277 12,6
25,0 422 14,9
35,0 556 17,3
50,0 723 18,7
70,0 955 20,9
95,0 1228 22,8
120,0 1558 26,3
150,0 1892 29,4
185,0 2342 31,6
240,0 2943 35,4
300,0 3572 38,0
Для провода ППСРМ-ХЛ-1500
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 65,6 7,1
1,5 77,6 7,5
2,5 94,7 8,1
4,0 114 8,7
6,0 189 10,2
10,0 217 11,5
16,0 309 13,3
25,0 450 15,6
35,0 399 18,0
50,0 772 19,4
70,0 1016 21,6
95,0 1298 23,6
120,0 1639 27,0
150,0 2051 31,1
185,0 2450 32,3
240,0 3070 36,1
300,0 3717 38,7
Для провода ППСРМ-ХЛ-3000
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 80,4 7,9
1,5 93,5 8,3
2,5 112 8,9
4,0 140 9,9
6,0 180 11,0
10,0 241 12,3
16,0 355 14,7
25,0 483 16,5
35,0 638 18,8
50,0 804 20,2
70,0 1064 22,4
95,0 1401 25,4
120,0 1695 27,8
150,0 2117 31,8
185,0 2518 33,1
240,0 3147 36,9
300,0 3800 39,5
Для провода ППСРМ-ХЛ-4000
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 144 10,7
1,5 161 11,1
2,5 182 11,7
4,0 206 12,3
6,0 253 13,4
10,0 341 15,3
16,0 451 17,1
25,0 373 18,4
35,0 741 20,8
50,0 924 22,2
70,0 1240 25,4
95,0 1509 26,9
120,0 1815 29,4
150,0 2254 33,5
185,0 2625 34,3
240,0 3267 38,1
300,0 3885 40,3
